| Nombre De Pièces: | 1 |
| Prix: | Négociable |
| Emballage Standard: | Boîte de carton |
| Période De Livraison: | 90 jours |
| Méthode De Paiement: | L/C, T/T, D/P, D/A |
| Capacité D'approvisionnement: | 1 ensemble/ensemble tous les 15 à 35 jours |

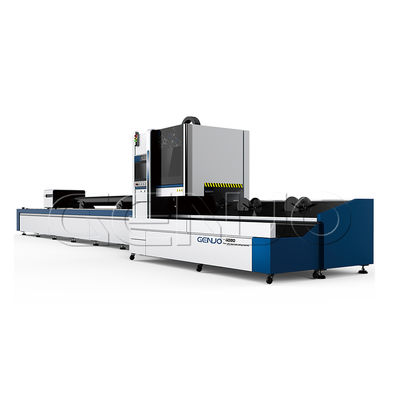

La machine automatique de découpe laser de tuyaux de la série Genuo Cyclone GNAT, destinée aux besoins des clients du marché de la découpe de profilés et de tuyaux, peut répondre à la coupe,ouverture et découpe de contour de tuyaux ronds, tubes carrés, tubes rectangulaires, tubes en U, tubes en acier en forme de H, tubes en forme spéciale et autres profils de tubes en acier au carbone, en acier inoxydable et en alliage d'aluminium.l'ouverture et la découpe de contours de profils tels que les tuyaux de découpe de profils, avant et arrière pneumatique double chuck conception de serrage, réglage automatique du centre, et peut traiter des tuyaux de très grand diamètre; zéro coupe de queue peut économiser du matériel et des soucis.Le puissant support intelligent flottant multi-points assure la haute précision, haute vitesse et faible perte de coupe de tuyaux. 2 kW ~ 4 kW en option.
|
Équipement standard |
Équipement facultatif |
|
▼ Source laser Raycus ou Max |
▽Source laser IPG ou nLIGHT |
| ▼Tête de découpe laser WSX ou RayTools | ▽Tête de découpe au laser PRECITEC |
| ▼Logiciel de contrôle GENUO-Cypcut | ▽Système de commande CNC Beckhoff |
| ▼Cadre à haute résistance au stress | ▽Système d'alimentation automatique par tube |
| ▼Φ220 Pneumatique automatique | ▽Φ350 Pneumatique automatique |
| ▼Réducteur planétaire Motovario | ▽Réducteur planétaire alpha |
| ▼Réservoir de vitesses YYC, rail de guidage HIWIN | ▽Le support de vitesses d'Atlanta, le rail Rexroth. |
| ▼Système de refroidissement à l'eau Hanli | ▽Régulateur de puissance |
| ▼Système de lubrification automatique | ▽Système de compression de l'air |
La machine spéciale de découpe laser de tuyaux est composée de 7 axes
Il peut réaliser la coupe de tubes ronds, carrés, rectangulaires et elliptiques
Il peut réaliser la formation et le traitement ponctuels de tuyaux de 6 mètres et peut être équipé de machines de découpe de tuyaux de 9 mètres et 12 mètres de différentes longueurs et diamètres de tuyaux.
L'équipement est assorti d'un arbre d'alimentation et d'un arbre de traction, qui peuvent
réduire considérablement les déchets des résidus de transformation
Il peut couper plusieurs tuyaux avec différentes directions et diamètres sur le tuyau principal
Il peut couper la surface de rainure d'angle variable
Elle est connue comme une machine de découpe de tuyaux et un expert en matériaux dans l'industrie.
| Pour les véhicules à moteur électrique | Résistance à la traction | Soutien spécial |
| Détectez intelligemment l'état de la mâchoire et obtenez facilement des données de tuyauterie. | Adaptez automatiquement la pression d'air appropriée et ajustez la force de serrage. | Éviter l'affaissement et la déformation des tuyaux, améliorer la précision de coupe. |
| Générateur laser avancé | Contrôle CNC de coupe intelligente |
|
Configuration standard d'un générateur laser Raycus ou MAX stable et efficace. Conception modulaire, système hautement intégré, sans entretien, fiabilité élevée.
La puissance du laser est réglable en continu, avec une haute qualité de faisceau et une grande stabilité du laser.Comparé aux autres lasers similaires sur le marché, notre laser a des avantages évidents.
|
Toute la série de machines de découpe laser est équipée du logiciel de commande de la découpe laser CypCut ou du logiciel de commande de la découpe laser HypCut à ultra-haute puissance.Avec système de positionnement visuel de haute précision et système CNC intégré successivement.
Il est facile à utiliser et possède des fonctions puissantes, qui peuvent répondre et s'appliquer à diverses occasions de traitement.Facultatif Allemagne PA8000, Système de découpe CNC Siemens |
| Système de serrage puissant | Cadre lourd à haute résistance |
|
Le rouleau multifonctionnel donne à la machine de découpe de tubes GENUO une large gamme de capacités de traitement.tuyau rond Φ 50 mm à 360 mm, longueur de côté du tuyau carré 50*50mm-250*250mm.
Un couple élevé et un grand servo-moteur à inertie permettent une accélération plus rapide et une vitesse de chuck plus élevée, ce qui rend la coupe des tuyaux plus précise et plus efficace. |
bcadre de la machine soudé avec de l'acier structural au carbone de haute qualité avec une résistance à la traction allant jusqu'à 500 MPa, après recuit à haute température et vieillissement naturel pour éliminer la contrainte de soudage,prévention de la déformation, plus durable. Le centre d'usinage de précision de la passerelle à grande échelle pour l'usinage de précision. |
|
|
Tête laser parfaitement assortie
Toutes les machines de découpe laser Genuo sont équipées de série de têtes de découpe laser à mise au point automatique WXS ou Raytools. Les têtes de coupe sont équipées d'une unité motrice intégrée, qui entraîne la lentille de mise au point à travers un mécanisme linéaire pour changer de position automatiquement.
|
|
|
Pièces de transmission de haute précision
Réducteur de bride spécial japonais SHIMPO ou français Motovario, support et pignon de précision, guide linéaire silencieux.
Laissez la machine fonctionner de façon très fluide et efficace. Le nombre de pièces mécaniques est considérablement réduit.
|
|
|
Composants électriques de qualité supérieure
La machine adopte un servo moteur japonais Fuji ou Panasonic et conduit jusqu'à 6000 r / min.
Les principaux accessoires électriques sont Schneider et
|
|
Système d'alimentation automatique
On économise du travail.
Avec un système de chargement et de déchargement semi-automatique ou entièrement automatique, réduire la dépendance à l'égard de la main-d'œuvre, réduire l'intensité de travail de l'opérateur, rendre |
|
Système de compression de l'air
Spécial pour la découpe laser, il adopte un compresseur d'air intégré, un récepteur d'air, un séchoir à froid, un élément de filtre, une connexion directe, une conception à faible résistance.en donnant un meilleur rendement de coupe.
|
|
Stabilisateur de puissance
Une tension instable peut entraîner des blessures mortelles ou un dysfonctionnement de l'équipement, affecter la production, provoquer des retards de livraison et une qualité instable.
Dans les cas graves, même des incidents de sécurité peuvent survenir, causant des os incommensurables. Par conséquent, par conséquent. Si votre tension d'usine fluctue beaucoup ou est instable, il est nécessaire d'utiliser un stabilisateur de tension. |
La machine de découpe adopte un laser avancé de marque internationale célèbre, qui a une efficacité électro-optique élevée, économisant de l'eau et de l'énergie.il peut être libre d'entretien pendant longtemps, économiser beaucoup de temps et d'argent et améliorer l'efficacité du travail.
Le cadre principal adopte une table de travail à structure de portique.La structure du cadre est faite de soudage en nid d'abeille en acier de haute qualitéLa machine-outil est recuit, vieilli deux fois et traité par une fraiseuse à portique à grande échelle.haute rigidité et stabilitéIl répond pleinement aux exigences de stabilité de la machine-outil en mouvement à grande vitesse.
Le rack à double face de haute précision et la traction à pinions et le rail de guidage linéaire sont adoptés,et le puissant système d'entraînement du servo-moteur à double entraînement est utilisé pour assurer efficacement la vitesse et la précision de la découpe laser.
Peut également choisir la table de travail de type échange, le taux de défaillance est extrêmement faible, le temps d'échange est court, améliore grandement l'efficacité de la production.
| Modèle | Le numéro GNAT-6022 | Le numéro GNAT-6035 |
| Longueur de coupe des tuyaux | 6 000 mm | 6 000 mm |
| Diamètre du tuyau | 220 mm | 350 mm |
| Puissance laser | 1000W à 6000W | 1000W à 6000W |
| Accélération maximale de positionnement | 10 M/S2 | 10 M/S2 |
| Précision de positionnement | ± 0,03 mm | ± 0,03 mm |
| Précision de réposition | ± 0,02 mm/m | ± 0,02 mm/m |
| Vitesse de l'axe de rotation | 80 tours par seconde | 80 tours par seconde |
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
|
|
| Nombre De Pièces: | 1 |
| Prix: | Négociable |
| Emballage Standard: | Boîte de carton |
| Période De Livraison: | 90 jours |
| Méthode De Paiement: | L/C, T/T, D/P, D/A |
| Capacité D'approvisionnement: | 1 ensemble/ensemble tous les 15 à 35 jours |
La machine automatique de découpe laser de tuyaux de la série Genuo Cyclone GNAT, destinée aux besoins des clients du marché de la découpe de profilés et de tuyaux, peut répondre à la coupe,ouverture et découpe de contour de tuyaux ronds, tubes carrés, tubes rectangulaires, tubes en U, tubes en acier en forme de H, tubes en forme spéciale et autres profils de tubes en acier au carbone, en acier inoxydable et en alliage d'aluminium.l'ouverture et la découpe de contours de profils tels que les tuyaux de découpe de profils, avant et arrière pneumatique double chuck conception de serrage, réglage automatique du centre, et peut traiter des tuyaux de très grand diamètre; zéro coupe de queue peut économiser du matériel et des soucis.Le puissant support intelligent flottant multi-points assure la haute précision, haute vitesse et faible perte de coupe de tuyaux. 2 kW ~ 4 kW en option.
|
Équipement standard |
Équipement facultatif |
|
▼ Source laser Raycus ou Max |
▽Source laser IPG ou nLIGHT |
| ▼Tête de découpe laser WSX ou RayTools | ▽Tête de découpe au laser PRECITEC |
| ▼Logiciel de contrôle GENUO-Cypcut | ▽Système de commande CNC Beckhoff |
| ▼Cadre à haute résistance au stress | ▽Système d'alimentation automatique par tube |
| ▼Φ220 Pneumatique automatique | ▽Φ350 Pneumatique automatique |
| ▼Réducteur planétaire Motovario | ▽Réducteur planétaire alpha |
| ▼Réservoir de vitesses YYC, rail de guidage HIWIN | ▽Le support de vitesses d'Atlanta, le rail Rexroth. |
| ▼Système de refroidissement à l'eau Hanli | ▽Régulateur de puissance |
| ▼Système de lubrification automatique | ▽Système de compression de l'air |
La machine spéciale de découpe laser de tuyaux est composée de 7 axes
Il peut réaliser la coupe de tubes ronds, carrés, rectangulaires et elliptiques
Il peut réaliser la formation et le traitement ponctuels de tuyaux de 6 mètres et peut être équipé de machines de découpe de tuyaux de 9 mètres et 12 mètres de différentes longueurs et diamètres de tuyaux.
L'équipement est assorti d'un arbre d'alimentation et d'un arbre de traction, qui peuvent
réduire considérablement les déchets des résidus de transformation
Il peut couper plusieurs tuyaux avec différentes directions et diamètres sur le tuyau principal
Il peut couper la surface de rainure d'angle variable
Elle est connue comme une machine de découpe de tuyaux et un expert en matériaux dans l'industrie.
| Pour les véhicules à moteur électrique | Résistance à la traction | Soutien spécial |
| Détectez intelligemment l'état de la mâchoire et obtenez facilement des données de tuyauterie. | Adaptez automatiquement la pression d'air appropriée et ajustez la force de serrage. | Éviter l'affaissement et la déformation des tuyaux, améliorer la précision de coupe. |
| Générateur laser avancé | Contrôle CNC de coupe intelligente |
|
Configuration standard d'un générateur laser Raycus ou MAX stable et efficace. Conception modulaire, système hautement intégré, sans entretien, fiabilité élevée.
La puissance du laser est réglable en continu, avec une haute qualité de faisceau et une grande stabilité du laser.Comparé aux autres lasers similaires sur le marché, notre laser a des avantages évidents.
|
Toute la série de machines de découpe laser est équipée du logiciel de commande de la découpe laser CypCut ou du logiciel de commande de la découpe laser HypCut à ultra-haute puissance.Avec système de positionnement visuel de haute précision et système CNC intégré successivement.
Il est facile à utiliser et possède des fonctions puissantes, qui peuvent répondre et s'appliquer à diverses occasions de traitement.Facultatif Allemagne PA8000, Système de découpe CNC Siemens |
| Système de serrage puissant | Cadre lourd à haute résistance |
|
Le rouleau multifonctionnel donne à la machine de découpe de tubes GENUO une large gamme de capacités de traitement.tuyau rond Φ 50 mm à 360 mm, longueur de côté du tuyau carré 50*50mm-250*250mm.
Un couple élevé et un grand servo-moteur à inertie permettent une accélération plus rapide et une vitesse de chuck plus élevée, ce qui rend la coupe des tuyaux plus précise et plus efficace. |
bcadre de la machine soudé avec de l'acier structural au carbone de haute qualité avec une résistance à la traction allant jusqu'à 500 MPa, après recuit à haute température et vieillissement naturel pour éliminer la contrainte de soudage,prévention de la déformation, plus durable. Le centre d'usinage de précision de la passerelle à grande échelle pour l'usinage de précision. |
|
|
Tête laser parfaitement assortie
Toutes les machines de découpe laser Genuo sont équipées de série de têtes de découpe laser à mise au point automatique WXS ou Raytools. Les têtes de coupe sont équipées d'une unité motrice intégrée, qui entraîne la lentille de mise au point à travers un mécanisme linéaire pour changer de position automatiquement.
|
|
|
Pièces de transmission de haute précision
Réducteur de bride spécial japonais SHIMPO ou français Motovario, support et pignon de précision, guide linéaire silencieux.
Laissez la machine fonctionner de façon très fluide et efficace. Le nombre de pièces mécaniques est considérablement réduit.
|
|
|
Composants électriques de qualité supérieure
La machine adopte un servo moteur japonais Fuji ou Panasonic et conduit jusqu'à 6000 r / min.
Les principaux accessoires électriques sont Schneider et
|
|
Système d'alimentation automatique
On économise du travail.
Avec un système de chargement et de déchargement semi-automatique ou entièrement automatique, réduire la dépendance à l'égard de la main-d'œuvre, réduire l'intensité de travail de l'opérateur, rendre |
|
Système de compression de l'air
Spécial pour la découpe laser, il adopte un compresseur d'air intégré, un récepteur d'air, un séchoir à froid, un élément de filtre, une connexion directe, une conception à faible résistance.en donnant un meilleur rendement de coupe.
|
|
Stabilisateur de puissance
Une tension instable peut entraîner des blessures mortelles ou un dysfonctionnement de l'équipement, affecter la production, provoquer des retards de livraison et une qualité instable.
Dans les cas graves, même des incidents de sécurité peuvent survenir, causant des os incommensurables. Par conséquent, par conséquent. Si votre tension d'usine fluctue beaucoup ou est instable, il est nécessaire d'utiliser un stabilisateur de tension. |
La machine de découpe adopte un laser avancé de marque internationale célèbre, qui a une efficacité électro-optique élevée, économisant de l'eau et de l'énergie.il peut être libre d'entretien pendant longtemps, économiser beaucoup de temps et d'argent et améliorer l'efficacité du travail.
Le cadre principal adopte une table de travail à structure de portique.La structure du cadre est faite de soudage en nid d'abeille en acier de haute qualitéLa machine-outil est recuit, vieilli deux fois et traité par une fraiseuse à portique à grande échelle.haute rigidité et stabilitéIl répond pleinement aux exigences de stabilité de la machine-outil en mouvement à grande vitesse.
Le rack à double face de haute précision et la traction à pinions et le rail de guidage linéaire sont adoptés,et le puissant système d'entraînement du servo-moteur à double entraînement est utilisé pour assurer efficacement la vitesse et la précision de la découpe laser.
Peut également choisir la table de travail de type échange, le taux de défaillance est extrêmement faible, le temps d'échange est court, améliore grandement l'efficacité de la production.
| Modèle | Le numéro GNAT-6022 | Le numéro GNAT-6035 |
| Longueur de coupe des tuyaux | 6 000 mm | 6 000 mm |
| Diamètre du tuyau | 220 mm | 350 mm |
| Puissance laser | 1000W à 6000W | 1000W à 6000W |
| Accélération maximale de positionnement | 10 M/S2 | 10 M/S2 |
| Précision de positionnement | ± 0,03 mm | ± 0,03 mm |
| Précision de réposition | ± 0,02 mm/m | ± 0,02 mm/m |
| Vitesse de l'axe de rotation | 80 tours par seconde | 80 tours par seconde |
