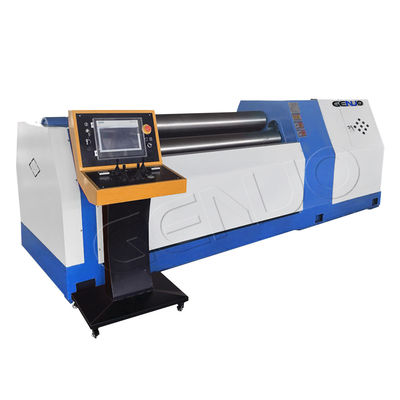

2000mm 2500mm 3000mm Hydraulique CNC à quatre rouleaux machine à plier les plaques

La machine de laminage à rouleaux de plaque à rouleaux HC4R de la série 4 de GENUO a la fonction de pré-flexion de l'extrémité de la plaque et la fonction de laminage CNC.et peut compléter la pré-flexion et le roulement de la pièce sans tourner la tête.

Le rouleau de travail supérieur de la machine est le rouleau d'entraînement principal, et le rouleau inférieur et les deux côtés du rouleau sont entraînés hydrauliquement.Le déplacement de l'ascenseur est contrôlé par l'ordinateur et est automatiquement niveléL'écran affiche une précision de synchronisation de ±0,1 mm. L'inclinaison et le redressement du corps de roulement sont effectués par transmission hydraulique,la balance du rouleau supérieur est équipée d'un mécanisme d'équilibrageIl est équipé d'une console mobile autonome qui peut être déplacée à tout moment; la machine est équipée d'un dispositif de verrouillage de sécurité et est sûre.

En raison de son fonctionnement complet, de sa haute précision et de sa facilité d'utilisation, cet appareil est le dispositif de bobinage CNC contemporain idéal.Il est le modèle idéal pour le laminage de pièces circulaires et en forme d'arc dans l'énergie, le transport, le pétrole, les produits chimiques, les chaudières, la construction navale, l'hydroélectricité et les structures métalliques.

Rouleau de travail   Le rouleau est le composant le plus important de la machine à laminer, sa qualité et ses performances ont un impact direct sur le service la durée de vie de la machine à laminer et la précision du laminage. Les rouleaux de travail sont fabriqués en acier de haute résistance de haute qualité 42CrMo, après forgeage, rugosité, trempage et trempage, HB240 ~ 300,finition après éteinte à fréquence intermédiaire HRC47-58, selon les normes JB/ZG4289-86 en acier à rouleaux.

Composants électriques   Les composants électriques de SIEMENS assurent le fonctionnement stable de la machine.Le module de commande intégré du groupe de vannes hydrauliques fait le bloc coulissant se déplacer en douceur et avec précisionEt l'opérateur et toutes les pièces de la machine jouaient une bonne protection. Il est sûr, stable et pas facile à casser. Le moteur Siemens à faible bruit et à forte force garantit la durée de vie de la machine et améliore la stabilité de fonctionnement de la machine.

Système de commande CNC

Grâce à la commande CNC et PLC de SIEMENS, une excellente interface de fonctionnement HMI permet à notre machine de pliage de fonctionner à volonté.SIEMENS Smart Line fournit une interface conviviale pour les utilisateurs pour surveiller le fonctionnement des machines dans le système de commande.
GENUO Machine de laminage équipée d'un panneau d'opération indépendant spécial et d'un programme de laminage automatique permettant de réaliser un fonctionnement à un bouton.Cette machine peut rouler et former automatiquement à la fois.
Des fonctions puissantes de stockage et de rappel de données, des centaines de programmes pour des spécifications arides de laminage automatisé.Le système est compatible avec les programmes d'exploitation manuelle et peut être utilisé manuellement si nécessaire.
Dans le même temps, le logiciel de configuration fournit également aux utilisateurs une variété de fonctions, telles que la gestion des formules, la gestion du niveau de sécurité, la gestion du langage, etc.

Rotation du rouleau

Moteur hydraulique - boîte de vitesses planétaire - rouleau de travail

Le rouleau supérieur est un rouleau motopropulseur de 4 rouleaux de machine de pliage.pas à travers la transmission intermédiaire, qui est la méthode d'entraînement la plus économique.

Le moteur hydraulique est équipé d'un frein immédiat pour permettre au rouleau de s'arrêter avec précision dans l'état de pré-benture.

Système hydraulique

Chaque circuit d'huile est dirigé par deux voies de relief pour régler la pression. La pression maximale réglée pour chaque circuit d'huile est de 25 MPa.et l'autre soupape de soulagement est réglée à 16 MPaPour assurer la précision de synchronisation des bouteilles d'huile principales aux deux extrémités de chaque rouleau de travail en mouvement,des capteurs de déplacement de haute précision sont installés sur les supports gauche et droit et sur les cadres inclinésPar l'intermédiaire des capteurs de pression, le système de commande micro-ordinateur détecte et régle les mouvements des pistons de la cylindrée d'huile principale afin d'atteindre la précision des deux extrémités de rouleau de travail.

Avantage de notre système hydraulique:
a. La technologie unique de pré-décharge est adoptée pour éviter efficacement les chocs hydrauliques et améliorer la durée de vie
du pipeline et des joints.
b. Les composants hydrauliques sont de marque japonaise YUKEN et NO.K.
la stabilité du système hydraulique.
c. Chaque port d'entrée et de sortie du système hydraulique est équipé de points de détection correspondants, qui
La pompe à huile adopte un type de montage inférieur et une absorption d'huile à pression positive.et tous les appareils de transmission peuvent alerter automatiquement des défaillances.

La machine est une machine de flexion de plaques à quatre rouleaux, dont la structure est indiquée comme dessin, rouleau supérieur comme rouleau d'initiative, rouleau vers le bas et rouleaux latéraux comme rouleaux entraînés; rouleau supérieur est fixé,Le rouleau descendant fait des mouvements vers le haut et vers le bas; le rouleau supérieur est une initiative mécanique, tandis que le rouleau inférieur et les rouleaux latéraux sont entraînés par le frottement de la plaque et des rouleaux.Les rouleaux vers le bas et les rouleaux latéraux sont entraînés par un réservoir d'huile hydraulique pour effectuer le mouvement de levage.
Le roulement et le réservoir d'huile sont installés sur les côtés gauche et droit du châssis de la machine.
