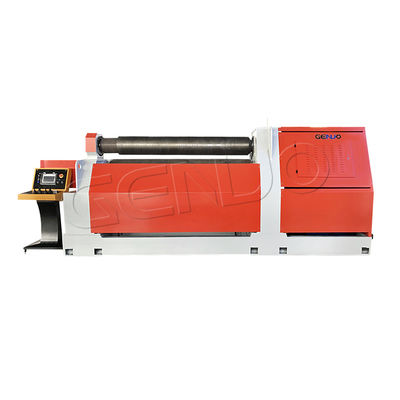

4 Machine à plier les plaques à rouleaux CNC Machine à laminage hydraulique pour tôle

4 Machine à plier les plaques à rouleaux CNC Machine à laminage hydraulique pour tôle

Nombre De Pièces: 1
Prix: Négociable
Emballage Standard: Boîte de carton
Période De Livraison: 90 jours
Méthode De Paiement: L/C, T/T, D/P, D/A
Capacité D'approvisionnement: 1 ensemble/ensemble tous les 15 à 35 jours
Informations détaillées
Lieu d'origine
Chine
Nom de marque
genuo
Certification
M.2020.206.C6366
Numéro de modèle
HC4R-6m/8m/12m/16m/20m/25m/30m/40m/50m/60m/70m/100m/120m
Nom de la machine:
Laminoir hydraulique de plat
Application à la machine:
Plaque de laminage en tôle métallique en acier inoxydable
Système de commande de la machine:
Contrôle CNC PLC par SIEMENS
Tension de produit:
220V/380V/440V/personnalisé
Sélection de couleur:
Personnalisation
Moteur principal de machine:
Moteur principal SIEMENS
élément électronique:
Schneider et Omron
Système hydraulique de la machine:
Ventilateurs hydrauliques BOSCH Rexroth / YUKEN
Argument de vente principal:
Haute précision
Type d'automation:
Automatique
Mettre en évidence:

Rouleuse à plaques à rouleaux à 4 rouleaux 220V

,

Rouleuse à plaques à rouleaux à 4 rouleaux 380 V

,

Ruloir à plaques à rouleaux à 4 volts 440V

Description du produit

Genuo usine bas prix 4 rouleaux plaque machine de pliage Cnc hydraulique machine de laminage pour feuille de métal



→A propos du produit:



La machine de laminage à rouleaux de plaque à rouleaux HC4R de la série 4 de GENUO a la fonction de pré-flexion de l'extrémité de la plaque et la fonction de laminage CNC.et peut compléter la pré-flexion et le roulement de la pièce sans tourner la tête.



Le rouleau de travail supérieur de la machine est le rouleau d'entraînement principal, et le rouleau inférieur et les deux côtés du rouleau sont entraînés hydrauliquement.Le déplacement de l'ascenseur est contrôlé par l'ordinateur et est automatiquement niveléL'écran affiche une précision de synchronisation de ±0,1 mm. L'inclinaison et le redressement du corps de roulement sont effectués par transmission hydraulique,la balance du rouleau supérieur est équipée d'un mécanisme d'équilibrageIl est équipé d'une console mobile autonome qui peut être déplacée à tout moment; la machine est équipée d'un dispositif de verrouillage de sécurité et est sûre.


En raison de son fonctionnement complet, de sa haute précision et de sa facilité d'utilisation, cet appareil est le dispositif de bobinage CNC contemporain idéal.Il est le modèle idéal pour le laminage de pièces circulaires et en forme d'arc dans l'énergie, le transport, le pétrole, les produits chimiques, les chaudières, la construction navale, l'hydroélectricité et les structures métalliques.



→ Configuration du produit:



Équipement standard Équipement facultatif
▲ contrôleur PLC SIEMENS, affichage tactile △ Système de commande CNC SIEMENS
▲ rouleau de forgeage solide 42CrMo △ Les appuis centraux et latéraux
▲ Composants électriques Schneider & Omron △ Systèmes de chargement et de déchargement automatiques
▲ Ventilateurs hydrauliques YUKEN, anneau d'étanchéité NO.K △ Tables d'alimentation et de carré motorisées
▲ roulement à rouleaux sphériques à double rangée NSK △ Rouleaux moteurs latéraux
▲ Tamagawa encodeur rotatif de précision △ Prévoyance de laminage à chaud
▲ moteur principal SIEMENS,pompes à soleil △ Système de soudage intégré
▲ moteur hydraulique iNi, réducteur planétaire Peika △ Système de lubrification automatique
▲ Console de commande mobile montée sur roue △ Éjecteur automatique
▲ Lubrification manuelle centralisée △ Couleurs sur mesure






4 Machine à plier les plaques à rouleaux CNC Machine à laminage hydraulique pour tôle 0



Spécification Épaisseur maximale avant flexion Épaisseur maximale de roulement Largeur maximale de roulement Limite de rendement des plaques Vitesse de roulement Dia du rouleau supérieur Dia de roulement inférieur Dia de roulement latéral Puissance du moteur
(mm) (mm) (mm) (MPA) (m/min) (mm) (mm) (mm) (KW)
HC4R-6X2000 6 6 2000 265 5.5 180 180 145 5.5
HC4R-6X2500 6 6 2500 265 5 210 210 165 7.5
HC4R-8X2000 6 8 2000 265 5 215 215 165 11
HC4R-8X2500 6 8 2500 265 5 230 230 180 11
HC4R-12X2000 10 12 2000 265 5 260 260 200 18.5
HC4R-12X2500 10 12 2500 265 5 280 280 220 18.5
HC4R-16X2000 12 16 2000 265 5 280 280 220 18.5
HC4R-16X2500 12 16 2500 265 5 330 330 260 22
HC4R-16X3200 12 16 3200 265 5 360 360 280 30
HC4R-20X2000 16 20 2000 265 5 330 330 260 22
HC4R-20X2500 16 20 2500 265 5 360 360 280 30
HC4R-25X2000 20 25 2000 265 5 360 360 280 30
HC4R-25X2500 20 25 2500 265 4.5 410 400 320 37
HC4R-30X2000 25 30 2000 265 4.5 410 400 320 37
HC4R-30X2500 est un appareil de type 25 30 2500 265 4.5 470 470 390 37
HC4R-30X3000 est un appareil de type HC4 25 30 3000 265 4.5 560 520 420 45
HC4R-40X2500 est un appareil de type HC4 35 40 2500 265 4.5 560 520 420 45
HC4R-40X3000 est un appareil électrique 35 40 3000 265 4.5 650 580 480 55
HC4R-50X2000 40 50 2000 265 4 650 620 500 55
HC4R-50X3000 est un appareil de type HC4 40 50 3000 265 3.5 720 650 520 55
HC4R-60X3000 est un appareil de type HC4 50 60 3000 265 3.5 750 710 560 75
HC4R-70X3000 60 70 3000 265 3 750 720 600 75
HC4R-80X3000 70 80 3000 265 3 800 780 620 75
HC4R-90X3000 80 90 3000 265 3 840 820 660 90
HC4R-100X3000 est une 85 100 3000 265 3 900 880 700 90
HC4R-120X3000 100 120 3000 265 3 1020 980 800 132
