| Nombre De Pièces: | 1 |
| Prix: | Négociable |
| Emballage Standard: | Boîte de carton |
| Période De Livraison: | 90 jours |
| Méthode De Paiement: | L/C, T/T, D/P, D/A |
| Capacité D'approvisionnement: | 1 ensemble/ensemble tous les 15 à 35 jours |

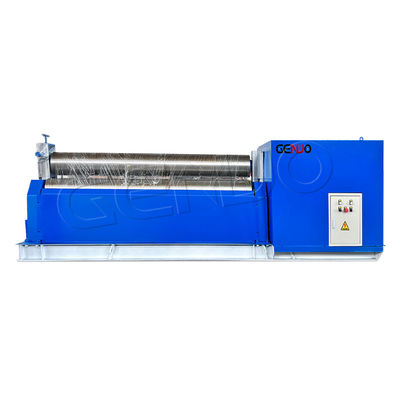

Géniale symétrie mécanique MS3R Série 3 Plaque à rouleaux.
machine de laminage à tôles de la série MR3R à entraînement mécanique et adopte une structure symétrique à 3 rouleaux avec le rouleau supérieur se déplaçant verticalement au centre entre les deux rouleaux inférieurs,qui est obtenue par l'entraînement de la visLes deux rouleaux inférieurs tournent et fournissent au matériau de la plaque un couple à travers le
l'engagement de l'engrenage de sortie du modérateur avec celui des rouleaux inférieurs.
Lorsque les pièces sont retirées, le rouleau supérieur peut être séparé.
Sur demande, nous pouvons installer différents types de roues latérales pour plier différents types de tôles.
Cette machine présente les avantages d'une structure simple, d'une stabilité et d'un fonctionnement facile.
• Note:les spécifications qui sont supérieures à 25×2500 adoptent une décharge hydraulique par renversement.
• Des spécifications spéciales peuvent être personnalisées; la longueur entre 1000 et 4000 mm est facultative.
| Équipement standard | Équipement facultatif |
|---|---|
| ▲ Commande à distance par bouton sans fil | △ Console de commande à écran numérique |
| ▲ rouleau de trempe et d'éteinture à dureté C45 | △rouleau de forgeage solide 42CrMo |
| ▲ Composants électriques Schneider & Omron | △Rouleaux moteurs latéraux |
| ▲ équipement antiusure en alliage de cuivre | △Rings à rouleaux à incrustation segmentée |
| ▲ NSK Double rangée de roulements auto-alignés | △Lubrification manuelle centralisée |
| ▲ Couverture en tôle fermée | △Couleurs personnalisées |
|
Rouleau de travail
Le rouleau est le composant le plus important de la machine à laminer, sa qualité et ses performances ont un impact direct sur le service
Les rouleaux de travail sont fabriqués en acier de haute résistance de haute qualité 42CrMo, après forgeage, rugosité, trempage et trempage, HB240 ~ 300,finition après éteinte à fréquence intermédiaire HRC47-58, selon les normes JB/ZG4289-86 en acier à rouleaux. |
|
Composants électriques
Les composants Schneider Electric assurent le fonctionnement stable de la machine.Le module de commande intégré du groupe de vannes hydrauliques fait le bloc coulissant se déplacer en douceur et avec précisionEt l'opérateur et toutes les pièces de la machine jouaient une bonne protection.
|
|
Rotation du rouleau
Moteur pas à pas- Boîte de vitesses planétaire - Rouleau de travail
La géométrie symétrique dans le mouvement du rouleau caractérisée par les rouleaux de pliage à 3 rouleaux de la série assure une traction optimale. Le rouleau supérieur peut plier la plaque en se déplaçant vers le haut et vers le bas,tandis que le rouleau inférieur fixe peut réaliser le roulement de la plaque en tournant vers l'avant et vers l'arrièreLe roulement de rouleau supérieur à faible résistance qui s'aligne lui-même joue un rôle important dans le soutien et l'empêchement du glissement maximal de la feuille.
La machine est une structure mécanique symétrique à trois rouleaux. Le rouleau supérieur se déplace vers le haut et vers le bas au centre des deux rouleaux inférieurs.Les deux rouleaux inférieurs servent de rouleaux de conduite principaux. En engageant, il tourne entre le train de sortie de la transmission et le rouleau inférieur, fournissant ainsi un couple à la plaque de pliage.
| Moteur principal | Les roulements à rouleaux | Éléments électroniques | Panneau de commande |
| Le moteur principal fait pivoter la puissance via le réducteur et le rouleau d'entraînement. | Le large roulement d'auto-alignement permet au rouleau de tourner plus facilement. | Schneider Electric maintient la machine en fonctionnement stable et une longue durée de vie. | Panneau électrique de l'armoire et télécommande.Sauf et facile à utiliser. |
| Modèle | Épaisseur maximale de la plaque (mm) | Largeur maximale de la plaque (mm) | Limite de rendement des plaques (MPa) | Vitesse de roulement (m/min) | Je vous en prie. de plaque en pleine charge (mm) |
Diamètre du rouleau supérieur (mm) | Diamètre du rouleau inférieur (mm) | Espace entre deux rouleaux inférieurs (mm) | Moteur principal (kW) |
Dimension Je ne sais pas. |
| Les données de référence doivent être fournies conformément à l'annexe II. | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | Pour les pièces détachées: |
| Le modèle MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | Pour les pièces détachées: |
| Les données de référence sont les suivantes: | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | Pour les pièces détachées: |
| Les données de référence doivent être fournies conformément à l'annexe II. | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200 x 1400 x 1200 |
| Le modèle MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | Pour les pièces détachées: |
| Les données de référence sont les suivantes: | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | Le nombre total de pièces de rechange doit être égal à: |
| Le numéro de série MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | Pour les appareils à commande numérique |
| Le modèle MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | Pour les appareils électroniques |
| Le modèle MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500 x 1500 x 1300 |
| Le modèle MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | Le nombre d'étoiles est le suivant: |
| Le modèle MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | Pour les appareils électroniques |
| Le modèle MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | Le nombre d'étoiles est le suivant: |
| Le modèle MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | Le nombre d'étoiles est le suivant: |
| Les données de référence doivent être fournies conformément à l'annexe II. | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | Le nombre d'écrans est de 5600 x 1600 x 1900 |
| Le modèle MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100 x 1600 x 1900 |
| Les données sont fournies par les autorités compétentes de l'État membre. | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | Pour les appareils à commande numérique |
| Le modèle MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | Pour les appareils à commande numérique |
| Les données de référence doivent être fournies conformément à l'annexe I. | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | Pour les appareils à commande numérique |
| Le modèle MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | Pour les appareils à commande numérique |
| Le modèle MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | Pour les appareils à commande numérique |
| Le modèle MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | Pour les appareils à commande numérique |
